Обсуждение по использованию стандарта ГОСТ Р 51193-2009 «Оптика офтальмологическая. Очки корригирующие. Общие технические условия» ЧАСТЬ 2

ЧИТАТЬ 1-Ю ЧАСТЬ ОБСУЖДЕНИЯ >>>



Далее рассмотрим пункт 5.2.6  ГОСТа.

5.2.6. Расположение линии раздела зон для дали и близи бифокальных очковых линз (высота сегмента) должно определятся при подборе оправы с участием пациента. Допустимое предельное отклонение Hs от измеренного в выбранной оправе - ± 1,0 мм, абсолютное значение разности высот сегментов – не более 1,0 мм. Рекомендуемая минимальная ширина сегмента Ws =25 мм

Нет никаких указаний по изготовлению очков с трифокальными линзами. Конечно, можно сослаться на то, что на данный момент оптики практически не работают с этими линзами. Однако, определение многофокальных очков в пункте 4 рассматриваемого ГОСТа присутствует (п.4.2). Кроме того, ГОСТ «Линзы очковые» также предусматривает трифокальные линзы в своей классификации (п.4.1.1).

Нет в рассматриваемом ГОСТе никаких указаний и на изготовление очков с бифокальными линзами, имеющими круглый сегмент.

ГОСТ Р ИСО 1366-2009, который есть в списке нормативных ссылок (пункт 2), предусматривает существование таких очковых линз.

Выписка из ГОСТ Р ИСО 1366-2009:

14. Термины, относящиеся к  многофокальным и прогрессивным линзам.

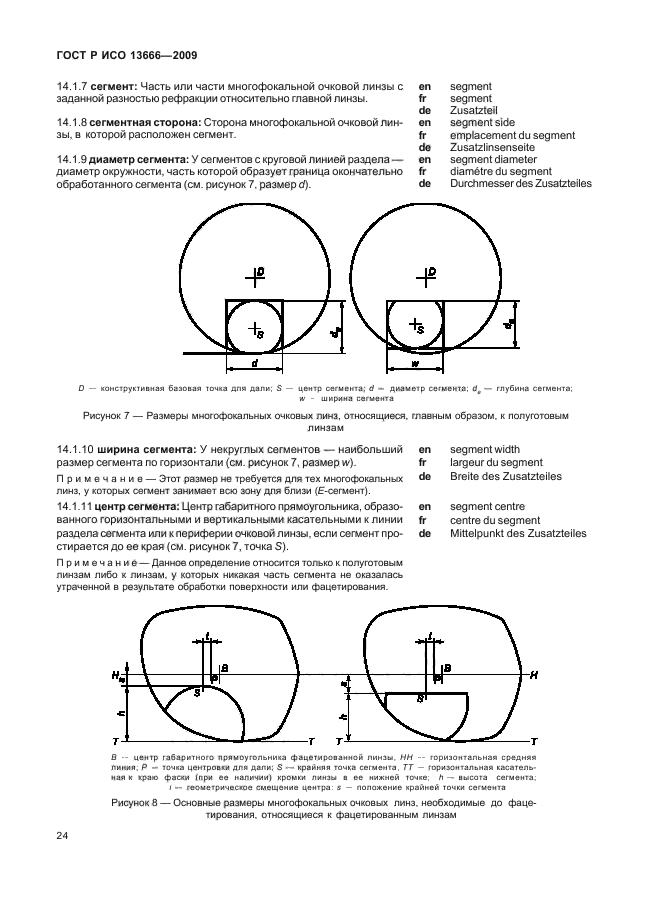

14.1.9. диаметр сегмента: У сегментов с круговой линией раздела - диаметр окружности, часть которой образует граница окончательно обработанного сегмента.

Есть принципиальные отличия при центрировании линз с круглым сегментом и линз с сегментом со срезом. Например, при изготовлении очков с бифокальными линзами, имеющими круглый сегмент, требуется разворот зоны для близи к носовой части оправы.  Такой разворот необходим, так как это линзы симметричной формы.

Далее ГОСТ Р51193-2009 предлагает производить проверку отклонения сегмента относительно горизонтали.

5.2.7. Допустимый угол отклонения верхней плоской части сегмента от горизонтали – не более ± 0,2º.

Проверку разворота плоской части сегмента проводят при помощи угломера с нониусом по ГОСТ 5378.

Выписка из  ГОСТ 5378 «Угломеры с нониусом. Технические условия»:

Настоящий стандарт распространяется на угломеры с отсчетом по нониусу 2',5', и 10' для измерения наружных углов от 0º до 360º и внутренних от 40º до 180º

1. Основные параметры и размеры

1.1. Типы и основные параметры угломеров должны соответствовать параметрам указанным в табл.1



Тип угломера

значение отсчета по нониусу

Предел измерений

Номер чертежа

Наружных углов

Внутренних углов

1

2' и 5'

от 0º до 180º

------------------

1

2

2'

» 0º » 360º

От 40º до 180º

2

3

5' и 10'

» 0º » 360º

------------------

3

4

10'

» 0º » 180º

------------------

4



Отсчет угла по нониусу производится в минутах, ГОСТ предлагает допуск в десятых долях градуса. При работе с угломером необходимо понимать, что 0,2 º = 12'

Представить себе возможность контроля такого маленького угла очень трудно, но, тем не менее, по ГОСТ необходимо это делать. А можем – ли мы увидеть разворот сегмента на угол  ± 0,2º?

Произведя определенные геометрические построения, принимая допущения возможные при малых углах и произведя расчет можно определить, величину, на которую приподнимется верхняя граница сегмента шириной 25мм (сторона АС в построенном треугольнике) при развороте на угол 0,2º (угол CAD) .



sin CAB= CB/AC

CB = sin 0,1º AC

CB = 0,001745•25мм

CB =0,0436332мм

CD = CB • 2 = 0,087мм

Проведя расчет, получим, что сторона CD построенного треугольника будет примерно равна 0,087 мм. При малом угле CAD равном 0,2º можно считать, что перпендикуляр DH будет равен CD. Таким образом, край сегмента поднимется на 0,087 мм.

Хотелось бы знать, какой дискомфорт испытывает клиент при развороте сегмента на такую маленькую величину.

Удивительно, что при таком жестком контроле бифокальных очковых линз пункт ГОСТа 5.2.8. не предусматривает контроль разворота прогрессивных линз.

5.2.8. Допустимые отклонения положений центров установочных перекрестий прогрессивных очковых линз Hfc  и оптических центров однофокальных асферических линз от измеренных в выбранной оправе должны составлять не более ±1,0 мм в любом направлении.



Далее обратите внимание на таблицу 5 в пункте 6.

6. Правила приемки.

6. 1. Каждые готовые очки должны быть подвергнуты приемо-сдаточным испытаниям и периодическим испытаниям 1 раз в 3 года.

6.2 Объем и рекомендуемая последовательность проведения испытаний очков приведены в таб­лице 5.

Таблица 5 — Объем и рекомендуемая последовательность проведения испытаний



Проверяемые параметры

Номер пункта

Входной контроль

Вид испытаний

технических требований

метода испытаний

Приемо-сдаточные

Периодические 1 раз в 3 года.

Проверка очковых линз

5.1.2

7.2

+

Проверка очковых оправ

5.1.3

7.3

+

Проверка эйконических очков

5.1.4

7.4

+

Проверка оптических параметров и характеристик

5.2.1—5.2.8

7.5—7.8

Проверка требований устойчивости к механической прочности очков

5.3

7.10

+

Проверка качества сборки очков

5.4

7.9

+

Проверка материала и безопасности очков

5.5

7.11

+

Проверка маркировки и упаковки

8.1,8.2,8.3.1

7.12

+

Примечания

1 Знак «+» означает, что испытания проводят; знак «—» означает, что испытания не проводят.

2 Допускается изменять последовательность проведения испытаний, указанную в таблице 5.





В условиях оптики провести проверку требований устойчивости к механической прочности очков по пункту 7.10. ГОСТа не представляется возможным. То есть очки необходимо будет отдавать на контроль в стороннюю организацию.



7.10 Проверку минимальной механической прочности очковых линз (5.3) проводят по ГОСТ Р 12.4.230.2 (пункт 6.3), проверку повышенной прочности укомплектованных защитных очков и очковых линз — по ГОСТ Р 12.4.230.2 (пункт 6.2).



Пункт 7 раскрывает методы контроля.  Обратите внимание:

7.5 Значения задних вершинных рефракций (5.2.1), положения главных меридианов астигматических линз (угол наклона оси цилиндра, 5.2.4) или положения оснований призматических линз (5.2.5) определяют с помощью диоптриметра, обеспечивающего точность отсчета ±0,125 дптр и возможность маркировки линз тремя точками.

7.6 Расстояния между оптическими центрами или другими базовыми точками (5.2.2) измеряют с помощью любой измерительной линейки с ценой деления 1 мм после маркировки линз с помощью диоптриметра.

7.7 Соответствие очков требованиям 5.2.6, 5.2.8 стандарта проверяют с помощью любой измери­тельной линейки с ценой деления 1 мм.

7.8 Соответствие очков требованиям 5.2.7 стандарта проверяют с помощью угломера с нониусом по ГОСТ 5378.

Проверять расстояние между оптическими центрами теперь можно любой линейкой. Погрешность измерения должна составлять ±0,5 мм, это вытекает из того, что цена деления линейки 1мм. При такой лояльности к инструменту для контроля расстояния между оптическими центрами и, соответственно, к точности измерения этого расстояния, допуск на разворот сегмента бифокальных линз выглядит очень жестким. Отдельно указывается необходимость наличия угломера с нониусом по ГОСТ 5378.

Обратите внимание, что в приложении ГОСТа дана примерная форма рецепта. В него добавлен параметр ADD для бифокальных и прогрессивных очковых линз.

На официальном сайте Федерального агентства по техническому регулированию и метрологии помимо ГОСТ Р 51193-2009 дается указание на существование поправки к ГОСТ Р 51193-2009 (дата введения в действие 21.04.2011). К сожалению, текст этого документа на сайте отсутствует, и не представляется возможным увидеть эти поправки.

Уважаемые коллеги, если у Вас так же есть комментарии к ГОСТ Р 51193-2009 или Вы можете дать ответы на поставленные мною вопросы, оставляйте свои комментарии на сайте www.weboptica.ru.
